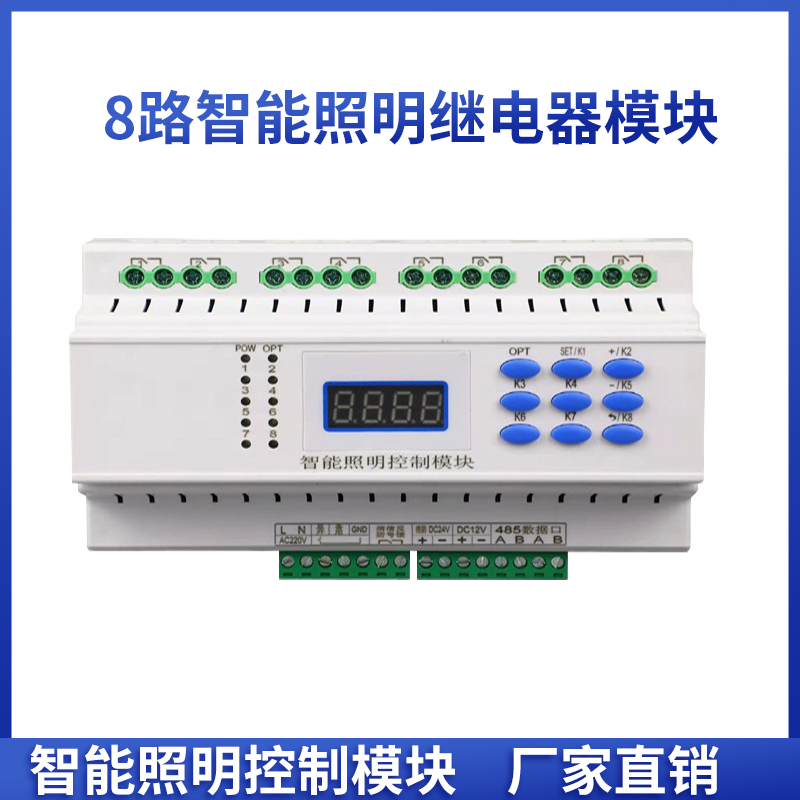

8路智能照明控制模块

技术参数

■ 型号规格:SY-0820A

■ 工作电压: AC220V/DC12V可选

■ 标称电流: 20A

■ 输出回路:8路.

■ 功耗:<<5W

■ 通讯方式: RS485 通讯，标准Modbus-RTU通讯协议

■ 外形尺寸: 162x104x66mm

功能特点

■ 数码显示;                                     ■ 后台或面板场景设定;

■ 通讯地址可设定;                           ■ 后台或面板负载状态显示;

■ 消防联动，强启强切可设定;          ■ 可外加照度检测、人体红外微波感应; .

■ 全开全关延时可设定;                    ■ 可外加无线控制(手机、电脑、PAD);

■ 上电模式可设定;                           ■ 可加电流检测;

■ 掉电记忆功能可选择;                    ■ 标准导轨安装

■ 波特率可设定;

■ 可恢复出厂设置;

■ 远程集中控制与就地控制;

■ 应急手动控制;

■ 消防信号反馈;

外形尺寸图


接线原理图
