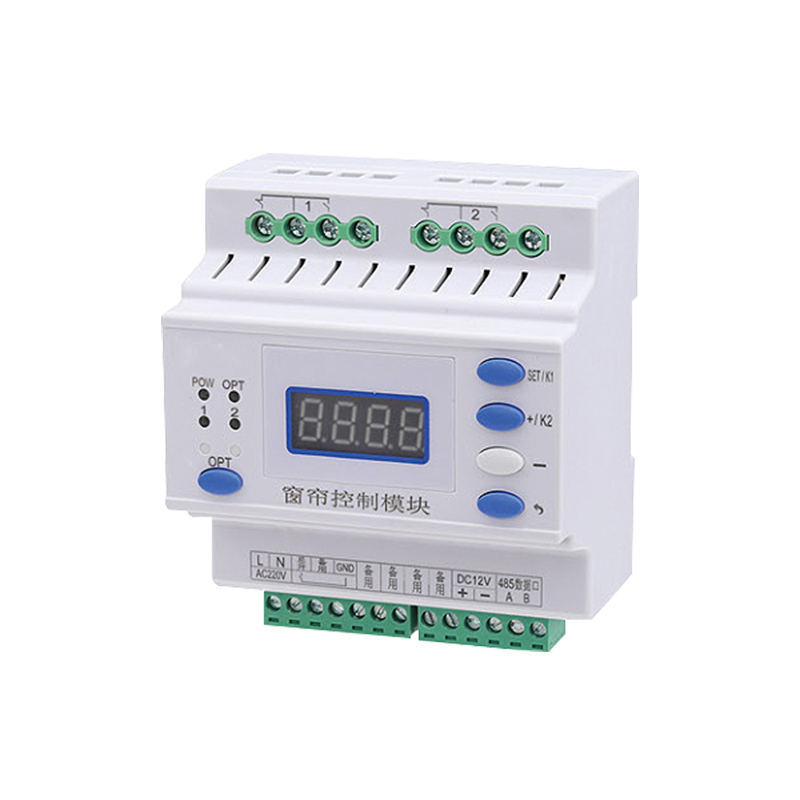

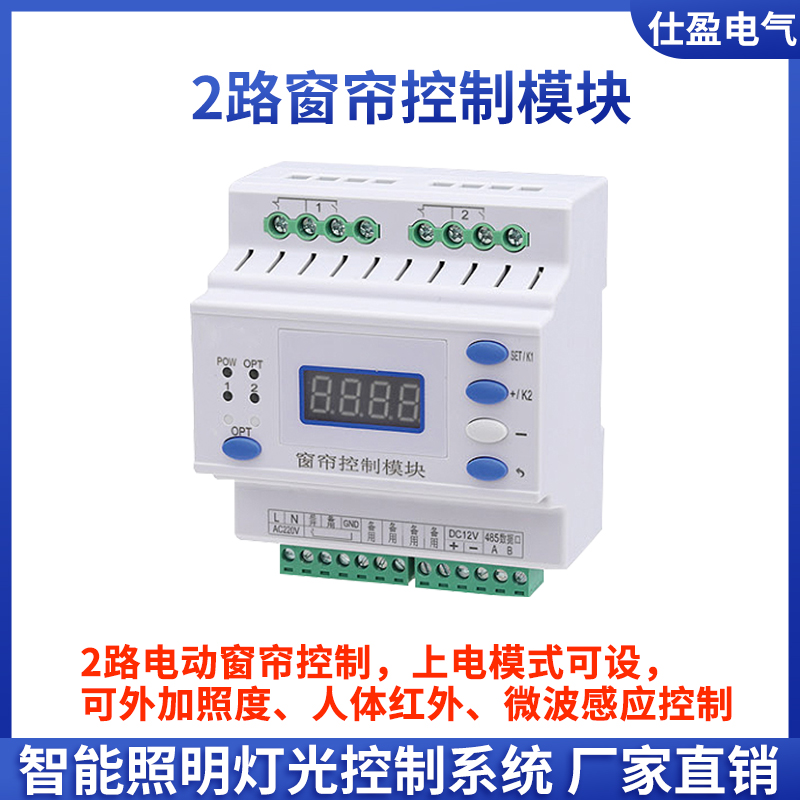

窗帘控制模块

技术参数

■ 型号规格:SY-02CL

■ 工作电压: AC220V

■ 标称电流: 16A/20A

■ 输出回路:2路

■ 功 耗:<3W

■ 通讯方式: RS485通讯，标准Modbus-RTU通讯协议

■  外形尺寸: 90x104x66mm

功能特点

■ 数码显示;                         ■ 后台或面板场景设定;

■ 通讯地址可设定;               ■ 后台或面板负载状态显示;

■ 全开全关延时可设定;        ■ 可外加照度检测、人体红外微波感应;

■ 上电模式可设定;               ■ 可外加无线控制(手机、电脑、PAD);

■ 掉电记忆功能可选择; .      ■ 标准导轨安装

■ 波特率可设定;

■ 可恢复出厂设置;

■ 远程集中控制与就地控制;

■ 远应急手动控制;

外形尺寸图

接线原理图
